Cálculo de Caída de Tensión
Por qué sus equipos pierden fuerza y cómo evitarlo
Cálculo de caída de tensión en Cali: detección, diagnóstico y corrección en instalaciones industriales y comerciales. Pérdidas por efecto Joule, límites RETIE y soluciones reales.

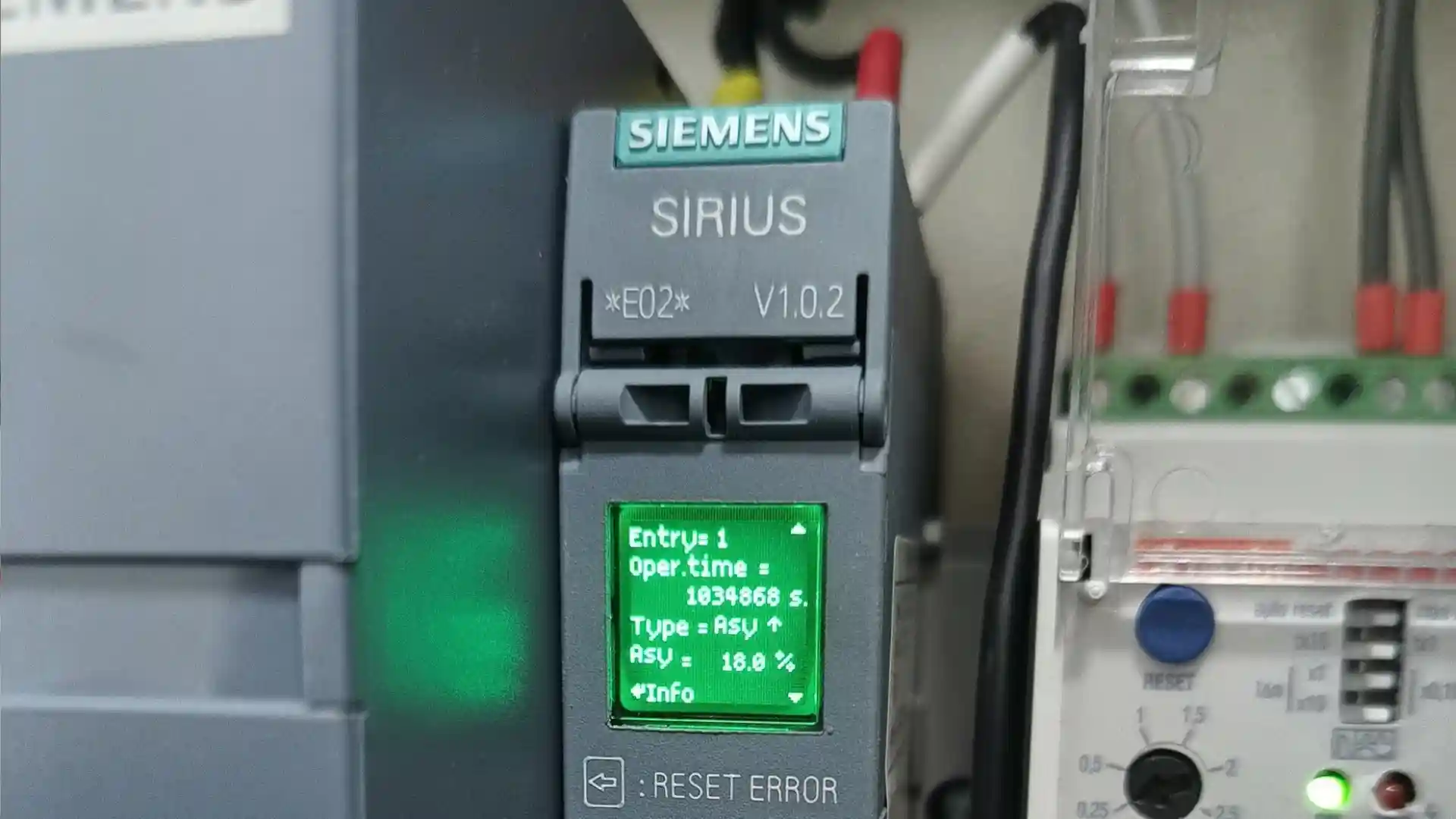

Cálculo de caída de tensión en Cali: el problema invisible que encarece su operación
La caída de tensión no siempre es visible a simple vista, pero sus efectos se acumulan: recalentamiento, pérdida de eficiencia, daños en equipos y facturas más altas.
Cuando el voltaje que llega a un equipo es menor al que necesita, ese equipo compensa aumentando la corriente para mantener la potencia. Ese aumento de corriente genera más calor en los conductores (efecto Joule) y más pérdidas energéticas. Es un círculo vicioso: menos voltaje → más corriente → más calor → más pérdida.
En instalaciones industriales y comerciales de Cali, el cálculo de caída de tensión es clave: puede representar entre el 3 % y el 10 % del consumo eléctrico total, dependiendo del diseño y del mantenimiento. En una planta con factura mensual alta, esto se traduce en millones de pesos al año.
Lo que debe saber
- La caída de tensión no es un problema eléctrico menor: es una fuga de dinero silenciosa.
- Cuanto más larga la distancia y más delgado el conductor, mayor la pérdida.
- Los síntomas aparecen en los equipos, no en el tablero.
- Detectarla a tiempo evita paradas no programadas y daños costosos.
- Corregirla bien diseñada se paga sola con el ahorro energético.
Dos formas de ver la caída de tensión
El impacto económico (lo que le cuesta cada año) y el impacto técnico (por qué ocurre). Aquí los mostramos con datos reales calculados bajo norma NTC 2050.
Gráficos interactivos: pase el cursor o toque cada barra, línea o punto para ver los valores exactos; escoja la información que quiere ver haciendo clic en cada ítem en la parte inferior.
Pérdida económica anual por efecto Joule
Comparativa de cable 10 AWG y 8 AWG bajo las mismas condiciones: 40 A, 220 V monofásico, 2400 h/año, tarifa $780 COP/kWh.
Ambos calibres están mal dimensionados, pero la diferencia de pérdidas entre ellos es enorme. A 100 m, el 10 AWG desperdicia $2.360.000 COP al año solo en calor; el 8 AWG, $1.533.000 COP. La brecha entre el peor y el menos malo es de más de $800.000 COP anuales en un solo circuito.
Cálculo con 2400 h/año de operación. P = 2·I²·L·R. En aluminio las pérdidas son aproximadamente 60 % mayores para la misma sección.
Caída de tensión por distancia y calibre
Mismas condiciones: 40 A, 220 V monofásico. Comparativa de 3 calibres comerciales contra los límites normativos.
Línea roja punteada: 3 % máximo en circuito ramal (NTC 2050 §210-19 Nota 4). Línea naranja punteada: 5 % máximo en caída total acumulada (alimentador + ramal).
El 10 AWG no cumple el 3 % del ramal a partir de los 20,9 m. El 8 AWG, a partir de los 32,2 m. El 6 AWG, a partir de los 51,2 m. Ninguno de los tres cumple el 5 % total a 100 m: ese tramo requiere al menos 4 AWG.
Causas más comunes
Identificar el origen es el primer paso para corregir el problema de raíz.
Calibre insuficiente
El error más frecuente. Un conductor diseñado para corta distancia se usa en tramos largos y la caída se dispara exponencialmente.
Longitudes excesivas
Recorridos largos entre el tablero y la carga final. Cada metro suma resistencia y, con ella, pérdida de voltaje.
Conexiones flojas o empalmes deficientes
Un borne mal ajustado o un empalme sin soldadura introducen resistencia adicional. Generan calor localizado y pérdidas.
Conductores envejecidos u oxidados
El cobre se oxida con el tiempo, especialmente en ambientes húmedos o corrosivos. Aumenta la resistencia sin que se note a simple vista.
Desbalance de cargas
Una fase con más carga que las otras genera corrientes desequilibradas por el neutro y caídas desiguales entre líneas.
Diseños sin criterio normativo
Instalaciones ejecutadas sin considerar los criterios del RETIE y la NTC 2050 para dimensionamiento de conductores.
Límites permitidos por RETIE y NTC 2050
Las normas colombianas establecen valores máximos de caída de tensión que toda instalación debe cumplir. Superarlos no solo compromete la operación: es una no conformidad en inspección.
Circuito ramal
3 %
Caída máxima permitida en el circuito ramal, desde el último dispositivo de protección hasta la carga más lejana. Aplicable a alumbrado y fuerza según NTC 2050 §210-19 Nota 4 y §215-2 Nota 2.
Caída total acumulada
5 %
Caída máxima sumando alimentador + ramal, medida desde el tablero principal hasta la carga más lejana. Aplicable a cualquier tipo de circuito según NTC 2050 §215-2 Nota 2.
Importante: Un alimentador con caída del 1 % más un ramal con 3,5 % suman 4,5 %: la suma cumple el 5 % total, pero el ramal incumple el 3 % máximo. Al contrario: un alimentador con 4 % y un ramal con 1 % también suman 5 %, justo en el límite total, pero el alimentador consume casi todo el presupuesto y el ramal queda sin margen. Por eso cada tramo se dimensiona contra su propio límite y luego se verifica la suma.
Errores comunes que aumentan la caída de tensión
Elegir calibre solo por corriente nominal
Un cable que «aguanta» la corriente puede no cumplir el 3 % de caída si el tramo es largo. El calibre debe dimensionarse por el criterio más restrictivo de los dos.
Ignorar el factor de potencia
En cargas inductivas (motores, transformadores) el factor de potencia agrava la caída. No tenerlo en cuenta distorsiona el cálculo y las protecciones.
No medir después de la instalación
Muchas instalaciones nunca se verifican bajo carga real. Las mediciones en vacío no revelan el problema: hay que medir con la carga operando.

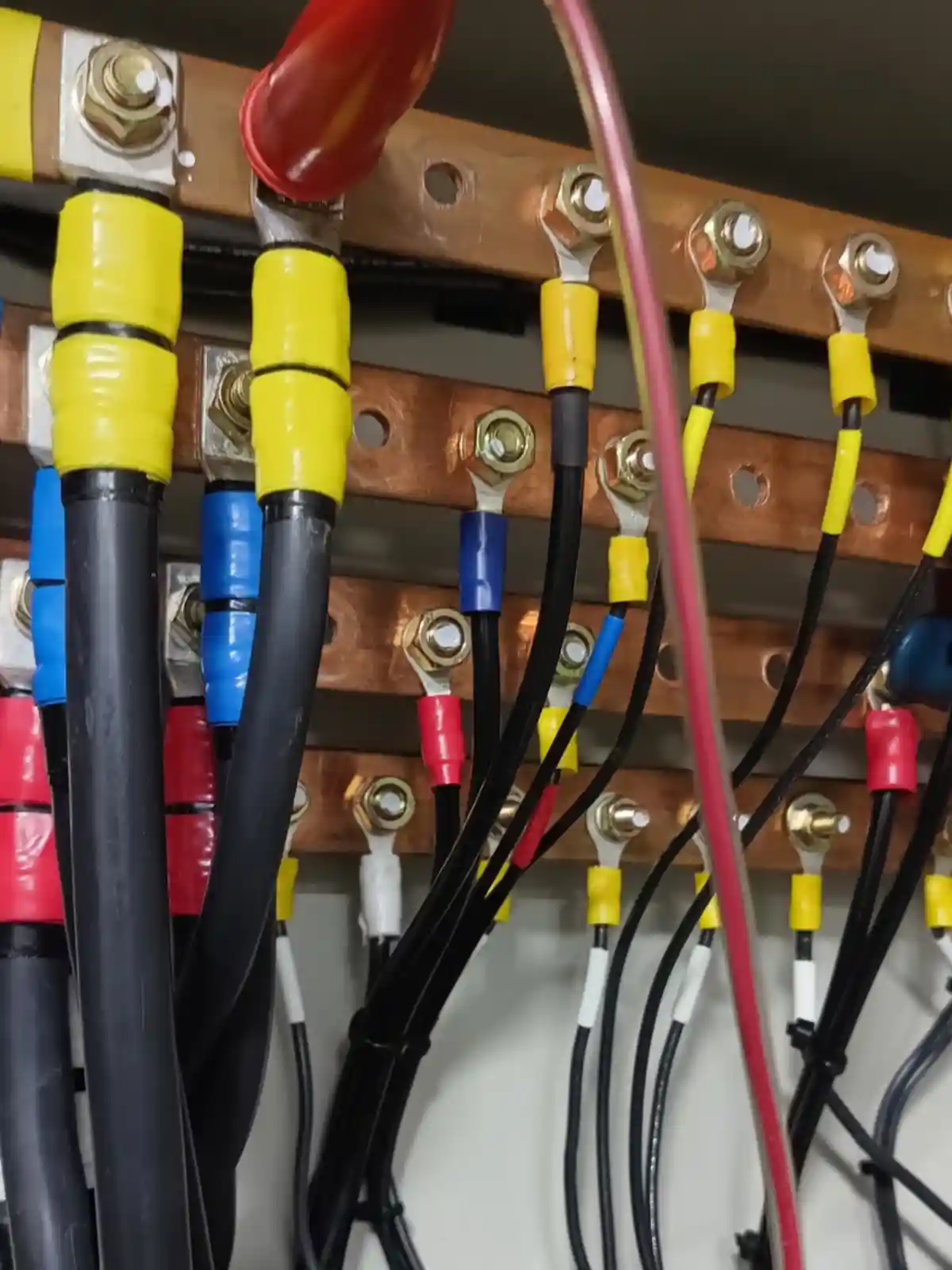

Preguntas frecuentes sobre caída de tensión
Es la pérdida de voltaje que ocurre a lo largo de un conductor por su resistencia eléctrica. Entre más largo el cable, menor el calibre o mayor la corriente, más tensión se pierde antes de llegar al equipo.
El equipo recibe menos voltaje del que necesita, lo que genera recalentamiento, pérdida de fuerza, arranques más difíciles y consumo innecesario de energía. En motores, la caída de tensión se traduce directamente en menos torque y mayor corriente de trabajo.
- Calibre de cable insuficiente para la corriente y la distancia reales.
- Longitudes excesivas entre el tablero y la carga final.
- Conexiones flojas o empalmes mal ejecutados que añaden resistencia.
- Conductores oxidados o envejecidos, especialmente en ambientes húmedos.
- Desbalance de cargas entre fases que genera corrientes desiguales por el neutro.
- Diseños sin criterio normativo, sin considerar RETIE ni NTC 2050.
Los síntomas suelen aparecer en los equipos, no en el tablero. Los más comunes son:
- Luces que parpadean cuando arranca un motor o una carga grande.
- Motores que pierden fuerza bajo carga o calientan más de lo normal.
- Variadores de frecuencia que se disparan por subtensión.
- Breakers que se disparan sin sobrecarga aparente.
- Facturas de energía más altas de lo esperado sin cambios en la operación.
- Equipos electrónicos sensibles que fallan o se reinician solos.
La NTC 2050 y el RETIE establecen como máximo:
- 3 % en el circuito ramal (desde el último dispositivo de protección hasta la carga).
- 5 % en la caída total acumulada (alimentador + ramal, medido desde el tablero principal).
Estos valores aplican tanto a alumbrado como a fuerza. Superarlos compromete la operación y puede generar sanciones en una inspección RETIE.
- Recalentamiento de conductores y aumento del riesgo de incendio.
- Envejecimiento prematuro de aislamientos y empalmes.
- Pérdida de eficiencia y aumento del consumo eléctrico.
- Daño de motores, variadores y equipos electrónicos sensibles.
- Paradas no programadas de producción que se traducen en pérdidas económicas.
- Multas o no conformidades en inspecciones RETIE.
La solución depende del origen del problema. Las intervenciones más comunes son:
- Aumentar el calibre del conductor en el tramo crítico, como se trabaja en mis servicios de electricidad industrial.
- Reducir la longitud del recorrido o reubicar el tablero más cerca de la carga.
- Corregir empalmes y ajustar conexiones en tableros y borneras.
- Balancear cargas entre las fases del sistema.
- Implementar compensación reactiva en casos de bajo factor de potencia, habitualmente con variadores de frecuencia.
El primer paso siempre es un diagnóstico con medición en sitio, bajo condiciones reales de carga. Sin medición no se puede determinar con certeza ni la magnitud ni el origen del problema.
¿Sospecha que tiene caídas de tensión en sus instalaciones eléctricas?
Realizo mediciones en sitio bajo carga real y le hago entrega de informe con diagnóstico, correcciones recomendadas y cotización.
Detección temprana, ahorro energético y cumplimiento normativo en una sola visita.
O si prefiere, envíe un correo a info@raulvallejo.co o llame al 3205326050.
